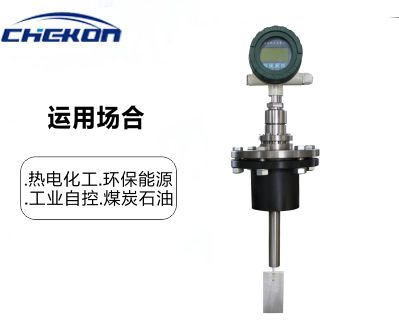

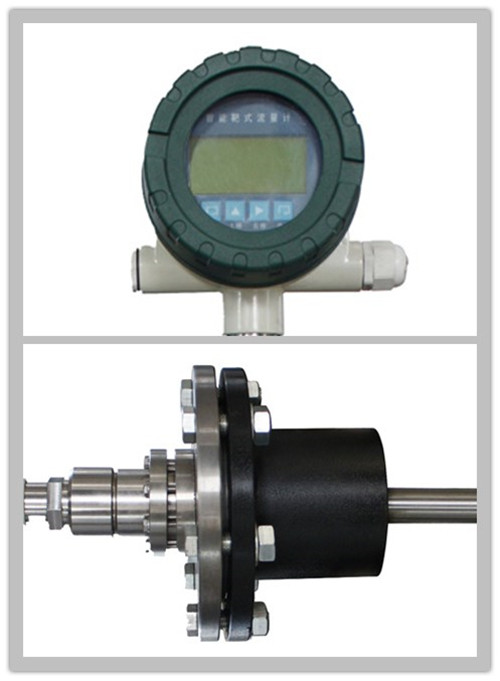

固定插入式靶式流量計 水，油，氣體油專業測量
|
插入式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量插入式靶式流量計計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。
·整臺儀表結構堅固無可動部件，拆卸方便；
·壓力損失小，僅為標準孔板的1/2△P左右；
·抗干擾，抗雜質能力特強；
·儀表內設自檢程序，故障現象一目了然；
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
·具有一體化溫度、壓力補償，直接輸出質量或標方；
·計量準確，精度可達到0.2%；
·重復性好，一般為0.05%～0.08%，測量快速；
·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
·安裝簡單方便，極易維護；
·多種輸出形式，能遠傳各種參數；
·抗震動性強，一定范圍內可測脈動流。
|
被測介質 |
液體；氣體；蒸汽 |
|||||
|
公稱直徑 |
法蘭式15～500mm |
夾裝式15～500mm |
插入式65～5000mm |
|||
|
公稱壓力 |
0．6～42MPa |
0.6～42MPa |
0.6～42MPa |
|||
|
介質溫度 |
-200℃～+700℃或更高溫度 |
|||||
|
精 確 度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% |
||
|
范 圍 度 |
1：3（液體） |
1：8（液體、氣體） |
1：15（液體、氣體） |
1：12（蒸汽） |
||
|
補償形式 |
溫度補償；壓力補償 |
|||||
|
重 復 性 |
0.05%～0.08% |
|||||
|
供電電源 |
機內自備鋰電池（3.6V）；外供電源24VDC |
|||||
|
輸出形式 |
現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳；HART |
|||||
|
測量管材料 |
碳鋼；不銹鋼；亦可按用戶要求協商提供 |
|||||
|
防爆標志 |
本安型（ExiaIICT4）； 隔爆型（ExdIICT4） |
|||||
|
防護等級 |
IP65；IP67 |
|||||
|
法蘭規格 |
流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 |
|||||
|
SBL - |
|
|||||||||||||||||||||||||||
|
固定插入式靶式流量計 |
|
|||||||||||||||||||||||||||
|
|
代號 |
連接方式 |
||||||||||||||||||||||||||
|
|
F |
法蘭式 |
C |
插入式 |
D |
對夾式 |
U |
在線拆裝式 |
L |
錐管螺紋式 |
E |
其他 |
||||||||||||||||
|
|
代號 |
介質類型 |
||||||||||||||||||||||||||
|
|
L |
液體 |
G |
氣體 |
S |
蒸汽 |
||||||||||||||||||||||
|
|
代號 |
壓力等級 |
||||||||||||||||||||||||||
|
A |
0.6 Mpa |
E |
2.5 Mpa |
I |
10 Mpa |
M |
20Mpa |
|||||||||||||||||||||
|
B |
1.0 Mpa |
F |
4.0 Mpa |
J |
11 Mpa |
N |
25 Mpa |
|||||||||||||||||||||
|
C |
1.6 Mpa |
G |
5.0 Mpa |
K |
15 Mpa |
O |
26 Mpa |
|||||||||||||||||||||
|
D |
2.0 Mpa |
H |
6.3 Mpa |
L |
16 Mpa |
P |
42 Mpa |
|||||||||||||||||||||
|
|
代號 |
介質溫度 |
||||||||||||||||||||||||||
|
C |
-40 ~ 80 ℃（常溫） |
|||||||||||||||||||||||||||
|
Z |
80 ~ 200 ℃（中溫） |
|||||||||||||||||||||||||||
|
G |
200~ 700 ℃（高溫） |
|||||||||||||||||||||||||||
|
D |
-200~ -40 ℃ （低溫） |
|||||||||||||||||||||||||||
|
|
代號 |
輸出形式 |
||||||||||||||||||||||||||
|
P |
脈沖輸出 |
H |
HART協議 |
|||||||||||||||||||||||||
|
I |
4~20mA |
K |
開關量輸出 |
|||||||||||||||||||||||||
|
R |
通訊輸出 |
N |
無輸出 |
|||||||||||||||||||||||||
|
|
代號 |
防爆標識 |
||||||||||||||||||||||||||
|
A |
本安型 |
D |
隔爆型 |
|||||||||||||||||||||||||
|
|
代號 |
殼體材質 |
||||||||||||||||||||||||||
|
S |
304不銹鋼 |
|||||||||||||||||||||||||||
|
E |
316不銹鋼 |
|||||||||||||||||||||||||||
|
T |
特定材料 |
|||||||||||||||||||||||||||
|
|
代號 |
傳感器材質 |
||||||||||||||||||||||||||
|
H |
哈氏合金 |
|||||||||||||||||||||||||||
|
S |
304不銹鋼 |
|||||||||||||||||||||||||||
|
E |
316不銹鋼 |
|||||||||||||||||||||||||||
|
T |
特定材料 |
|||||||||||||||||||||||||||
|
|
代號 |
公稱直徑 |
||||||||||||||||||||||||||
|
-DN15 |
DN15 |
|||||||||||||||||||||||||||
|
-DN…… |
DN…… |
|||||||||||||||||||||||||||
|
-DN5000 |
DN5000 |
|||||||||||||||||||||||||||
